Quadro de comando de Sobrepor
Aplicação
Industrial e Predial

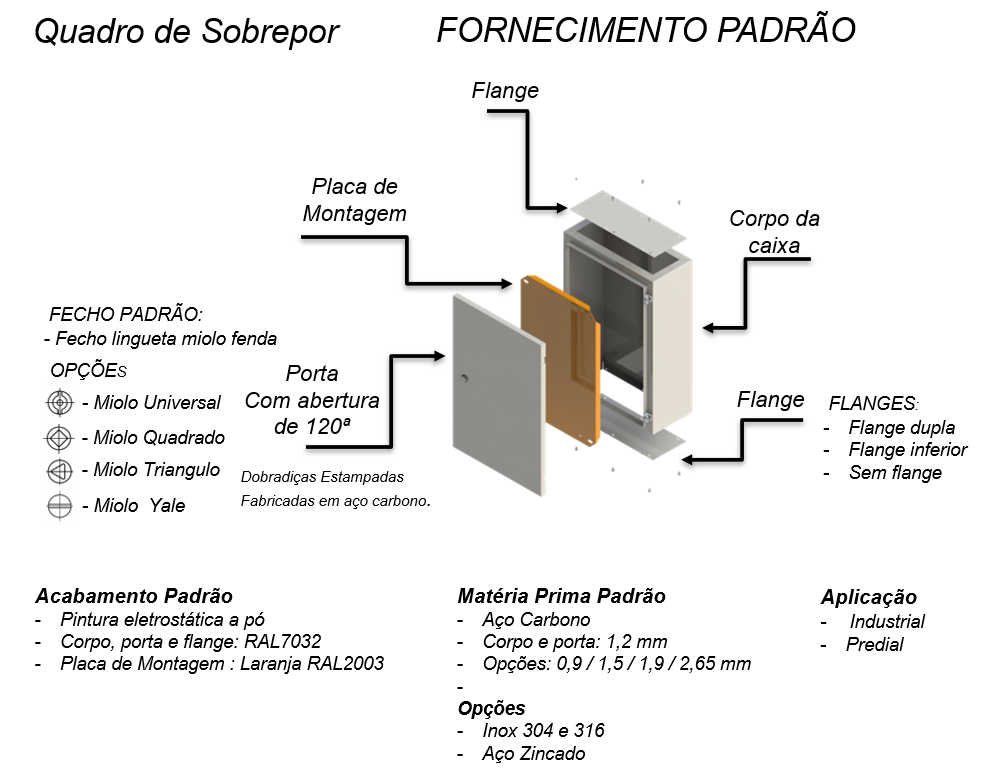

A Linha EVO de Quadro de Sobrepor da Evolution, foi desenvolvido para ser robusto e versátil na aplicação em automação e montagens elétricas. Com a disponibilidade de alturas, larguras e profundidades, acesso frontal por porta simples ou dupla, acabamento de qualidade, possibilidade de instalação ao tempo, a linha EVO é a melhor escolha para a proteção de equipamentos.
Características Construtivas:
Corpo e porta fabricada em chapa de aço 1,2 mm ou 1,5 mm.
Placa de montagem fabricado em chapa de aço 1,2mm, 1,5 mm, 1,9 mm e 2,65 mm.
Acabamento: Estrutura, porta e fechamento : RAL7032
Placa de montagem : laranja RAL2003
Opções de material: Aço inox 304 e 316
8 anos
Customização
Sustentabilidade
Aplicação:
Industrial e Predical
''
Acabamento: Estrutura, porta e fechamento : RAL7032
Placa de montagem : laranja RAL2003
Opções de material: Aço inox 304 e 316

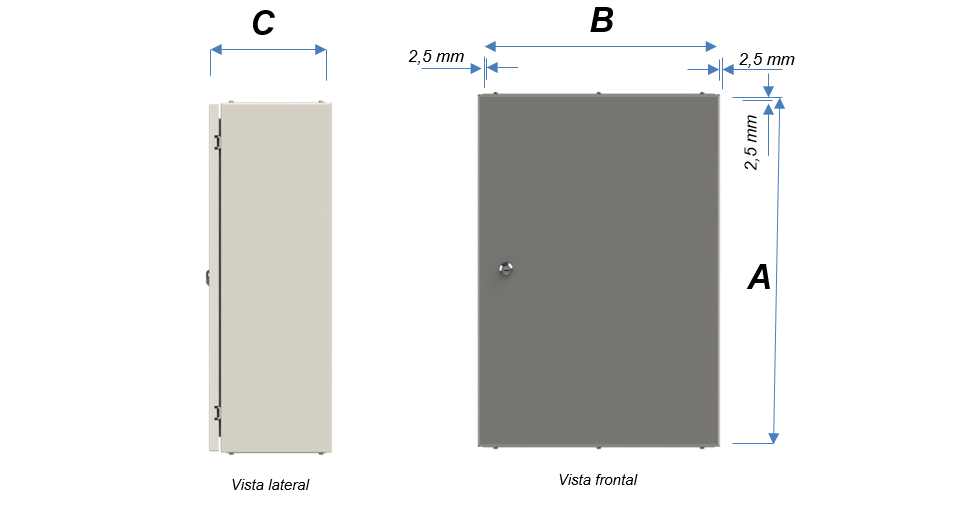

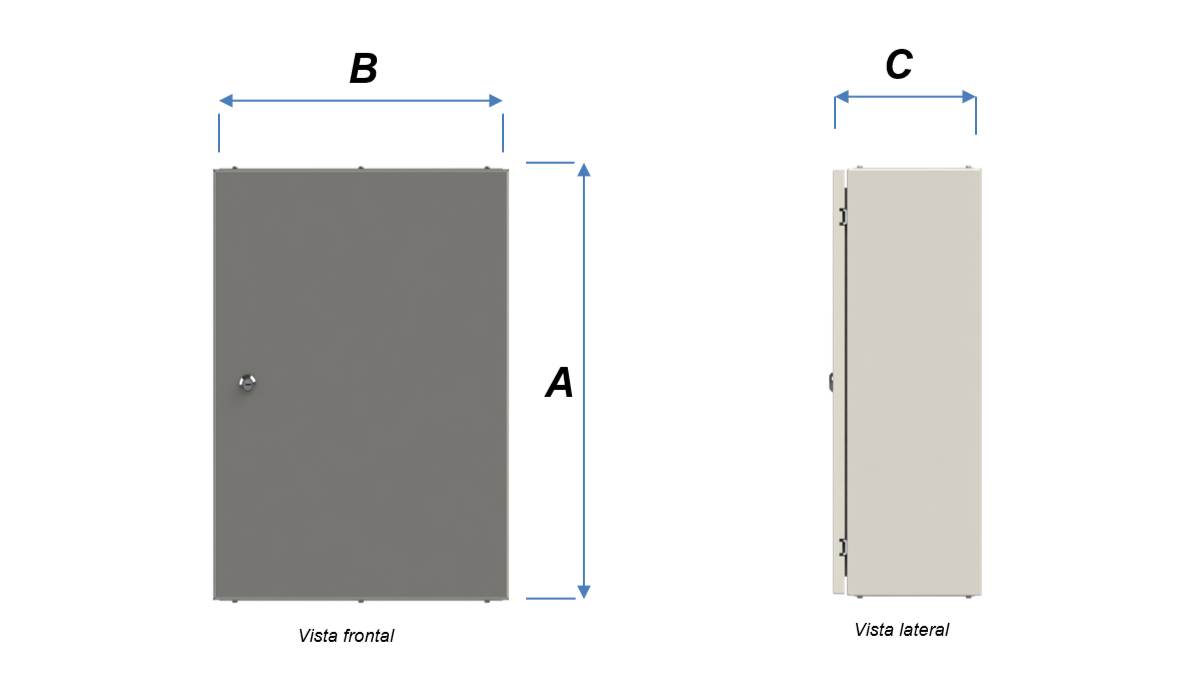

Quadro de Sobrepor Porta Simples
| CÓDIGO | REFERÊNCIA | A | B | C |
| 200.020.020.012 | EVOQS-20.20.12 | 200 | 200 | 120 |
| 200.030.020.012 | EVOQS-30.20.12 | 300 | 200 | 120 |
| 200.030.020.020 | EVOQS-30.20.20 | 300 | 200 | 200 |
| 200.030.030.020 | EVOQS-30.30.20 | 300 | 300 | 200 |
| 200.040.030.020 | EVOQS-40.30.20 | 400 | 300 | 200 |
| 200.040.030.030 | EVOQS-40.30.30 | 400 | 300 | 300 |
| 200.040.040.020 | EVOQS-40.40.20 | 400 | 400 | 200 |
| 200.040.040.030 | EVOQS-40.40.30 | 400 | 400 | 300 |
| 200.060.040.020 | EVOQS-60.40.20 | 600 | 400 | 200 |
| 200.060.040.030 | EVOQS-60.40.30 | 600 | 400 | 300 |
| 200.080.060.020 | EVOQS-80.60.20 | 800 | 600 | 200 |
| 200.080.060.030 | EVOQS-80.60.30 | 800 | 600 | 300 |
| 200.080.080.020 | EVOQS-80.80.20 | 800 | 800 | 200 |
| 200.080.080.030 | EVOQS-80.80.30 | 800 | 800 | 300 |
| 200.100.060.020 | EVOQS-100.60.20 | 1000 | 600 | 200 |
| 200.100.060.030 | EVOQS-100.60.30 | 1000 | 600 | 300 |
| 200.100.080.020 | EVOQS-100.80.20 | 1000 | 800 | 200 |
| 200.100.080.030 | EVOQS-100.80.30 | 1000 | 800 | 300 |
| 200.120.080.020 | EVOQS-120.80.20 | 1200 | 800 | 200 |
| 200.120.080.030 | EVOQS-120.80.30 | 1200 | 800 | 300 |
| 200.140.080.020 | EVOQS-140.80.20 | 1400 | 800 | 200 |
| 200.140.080.030 | EVOQS-140.80.30 | 1400 | 800 | 300 |
| CÓDIGO | REFERÊNCIA | A | B | C |
| 201.100.100.020 | EVOQS-100.100.20 | 1000 | 1000 | 200 |
| 201.100.100.030 | EVOQS-100.100.30 | 1000 | 1000 | 300 |
| 201.120.100.020 | EVOQS-120.100.20 | 1200 | 1000 | 200 |
| 201.120.100.030 | EVOQS-120.100.30 | 1200 | 1000 | 300 |
| 201.120.120.020 | EVOQS-120.120.20 | 1200 | 1200 | 200 |
| 201.120.120.030 | EVOQS-120.120.30 | 1200 | 1200 | 300 |
| 201.140.100.020 | EVOQS-140.100.20 | 1400 | 1000 | 200 |
| 201.140.100.030 | EVOQS-140.100.30 | 1400 | 1000 | 300 |
| 201.140.120.020 | EVOQS-140.120.20 | 1400 | 1200 | 200 |
| 201.140.120.030 | EVOQS-140.120.30 | 1400 | 1200 | 300 |
| 201.160.100.020 | EVOQS-160.100.20 | 1600 | 1000 | 200 |
| 201.160.100.030 | EVOQS-160.100.30 | 1600 | 1000 | 300 |
| 201.160.120.020 | EVOQS-160.120.20 | 1600 | 1200 | 200 |
| 201.160.120.030 | EVOQS-140.100.30 | 1400 | 1000 | 300 |
| 201.140.120.020 | EVOQS-140.120.20 | 1400 | 1200 | 200 |
| 201.140.120.030 | EVOQS-140.120.30 | 1400 | 1200 | 300 |
| 201.160.100.020 | EVOQS-160.100.20 | 1600 | 1000 | 200 |
| 201.160.100.030 | EVOQS-160.100.30 | 1600 | 1000 | 300 |
| 201.160.120.020 | EVOQS-160.120.20 | 1600 | 1200 | 200 |
| 201.160.120.030 | EVOQS-160.120.30 | 1600 | 1200 | 300 |
| 201.180.100.020 | EVOQS-180.100.20 | 1800 | 1000 | 200 |
| 201.180.100.030 | EVOQS-180.100.30 | 1800 | 1000 | 300 |
| 201.180.120.020 | EVOQS-180.120.20 | 1800 | 1200 | 200 |
| 201.180.120.030 | EVOQS-180.120.30 | 1800 | 1200 | 300 |
| 201.200.100.020 | EVOQS-200.100.20 | 2000 | 1000 | 200 |
| 201.200.100.030 | EVOQS-200.100.30 | 2000 | 1000 | 300 |
| 201.200.120.020 | EVOQS-200.120.20 | 2000 | 1200 | 200 |
| 201.200.120.030 | EVOQS-200.120.30 | 2000 | 1200 | 300 |
Corpo do Quadro
|
ALTURA X LARGURA |
PROFUNDIDADE | ||
|---|---|---|---|
| 120 | 200 | 300 | |
| REFERÊNCIA | REFERÊNCIA | REFERÊNCIA | |
| 200x200 | EVOQSC-2.2.1,2 | - | - |
| 300x200 | EVOQSC-3.2.1,2 | EVOQSC-3.2.2 | - |
| 300x300 | - | EVOQSC-3.3.2 | - |
| 400x300 | - | EVOQSC-4.3.2 | EVOQSC-4.3.3 |
| 400x400 | - | EVOQSC-4.4.2 | EVOQSC-4.4.3 |
| 600x400 | - | EVOQSC-6.4.2 | EVOQSC-6.4.3 |
| 600x600 | - | EVOQSC-6.6.2 | EVOQSC-6.6.3 |
| 800x600 | - | EVOQSC-8.6.2 | EVOQSC-8.6.3 |
| 800x800 | - | EVOQSC-8.8.2 | EVOQSC-8.8.3 |
| 1000x600 | - | EVOQSC-10.6.2 | EVOQSC-10.6.3 |
| 1000x800 | - | EVOQSC-10.8.2 | EVOQSC-10.8.3 |
| 1000x1000 | - | EVOQSC-10.10.2 | EVOQSC-10.10.3 |
| 1000x800 | - | EVOQSC-12.8.2 | EVOQSC-12.8.3 |
| 1200x1000 | - | EVOQSC-12.10.2 | EVOQSC-12.10.3 |
| 1200x1200 | - | EVOQSC-12.12.2 | EVOQSC-12.12.3 |
| 1400x800 | - | EVOQSC-14.8.2 | EVOQSC-14.8.3 |
| 1400x1000 | - | EVOQSC-14.10.2 | EVOQSC-14.10.3 |
| 1400x1200 | - | EVOQSC-14.12.2 | EVOQSC-14.12.3 |
| 1600x1000 | - | EVOQSC-16.10.2 | EVOQSC-16.10.3 |
| 1600x1200 | - | EVOQSC-16.12.2 | EVOQSC-16.12.3 |
| 1800x1000 | - | EVOQSC-18.10.2 | EVOQSC-18.10.3 |
| 1800x1200 | - | EVOQSC-18.12.2 | EVOQSC-18.12.3 |
| 2000x1000 | - | EVOQSC-20.10.2 | EVOQSC-20.10.3 |
| 2000x1200 | - | EVOQSC-20.12.2 | EVOQSC-20.12.3 |

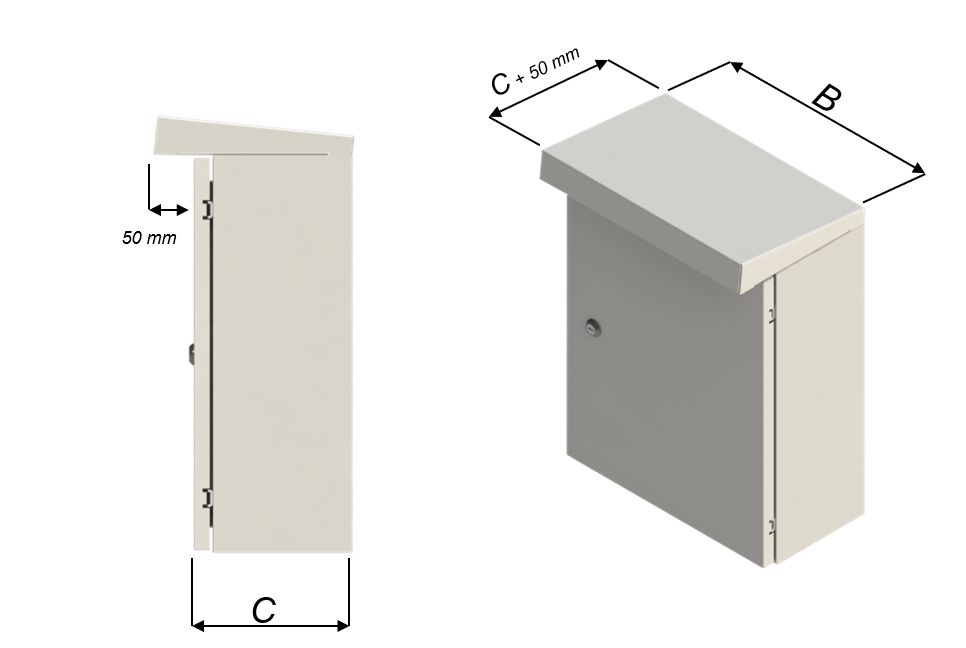

Flange
|
ALTURA |
PROFUNDIDADE | ||
|---|---|---|---|
| 120 | 200 | 300 | |
| 200 | EVOQSFL-2.1,2 | - | - |
| 300 | - | EVOQSFL-3.2 | EVOQSFL-3.3 |
| 400 | - | EVOQSFL-4.2 | EVOQSFL-4.3 |
| 600 | - | EVOQSFL-6.2 | EVOQSFL-6.3 |
| 800 | - | EVOQSFL-8.2 | EVOQSFL-8.3 |
| 1000 | - | EVOQSFL-10.2 | EVOQSFL-10.3 |
| 1200 | - | EVOQSFL-12.2 | EVOQSFL-12.3 |
| 1400 | - | EVOQSFL-14.2 | EVOQSFL-14.3 |
| 1600 | - | EVOQSFL-16.2 | EVOQSFL-16.3 |
| 1800 | - | EVOQSFL-18.2 | EVOQSFL-18.3 |
| 2000 | - | EVOQSFL-20.2 | EVOQSFL-20.3 |
Porta
| ALTURA | LARGURA | |||||||
|---|---|---|---|---|---|---|---|---|
| 200 | 300 | 400 | 600 | 800 | 1000 | 1200 | ||
| 200 | EVOQSPO-2.2 | - | - | - | - | - | - | |
| 300 | EVOQSPO-3.2 | EVOQSPO-3.3 | - | - | - | - | - | |
| 400 | - | EVOQSPO-4.3 | EVOQSPO-4.4 | - | - | - | - | |
| 600 | - | - | EVOQSPO-6.4 | EVOQSPO-6.6 | - | - | - | |
| 800 | - | - | - | EVOQSPO-8.6 | EVOQSPO-8.8 | - | - | |
| 1000 | - | - | - | EVOQSPO-10.6 | EVOQSPO-10.8 | EVOQSPO-10.10 | - | |
| 1200 | - | - | - | - | EVOQSPO-12.8 | EVOQSPO-12.10 | EVOQSPO-12.12 | |
| 1400 | - | - | - | - | - | EVOQSPO-14.10 | EVOQSPO-14.12 | |
| 1600 | - | - | - | - | - | EVOQSPO-16.10 | EVOQSPO-16.12 | |
| 1800 | - | - | - | - | - | EVOQSPO-18.10 | EVOQSPO-18.12 | |
| 2000 | - | - | - | - | - | EVOQSPO-20.10 | EVOQSPO-20.12 | |
Placa de Montagem
| ALTURA | LARGURA | |||||||
|---|---|---|---|---|---|---|---|---|
| 200 | 300 | 400 | 600 | 800 | 1000 | 1200 | ||
| 200 | EVOQSPL-2.2 | - | - | - | - | - | - | |
| 300 | EVOQSPL-3.2 | EVOQSPL-3.3 | - | - | - | - | - | |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - | - | - | - | |
| 600 | - | - | EVOQSPL-6.4 | EVOQSPL-6.6 | - | - | - | |
| 800 | - | - | - | EVOQSPL-8.6 | EVOQSPL-8.8 | - | - | |
| 1000 | - | - | - | EVOQSPL-10.6 | EVOQSPL-10.8 | EVOQSPL-10.10 | - | |
| 1200 | - | - | - | - | EVOQSPL-12.8 | EVOQSPL-12.10 | EVOQSPL-12.12 | |
| 1400 | - | - | - | - | - | EVOQSPL-14.10 | EVOQSPL-14.12 | |
| 1600 | - | - | - | - | - | EVOQSPL-16.10 | EVOQSPL-16.12 | |
| 1800 | - | - | - | - | - | EVOQSPL-18.10 | EVOQSPL-18.12 | |
| 2000 | - | - | - | - | - | EVOQSPL-20.10 | EVOQSPL-20.12 | |

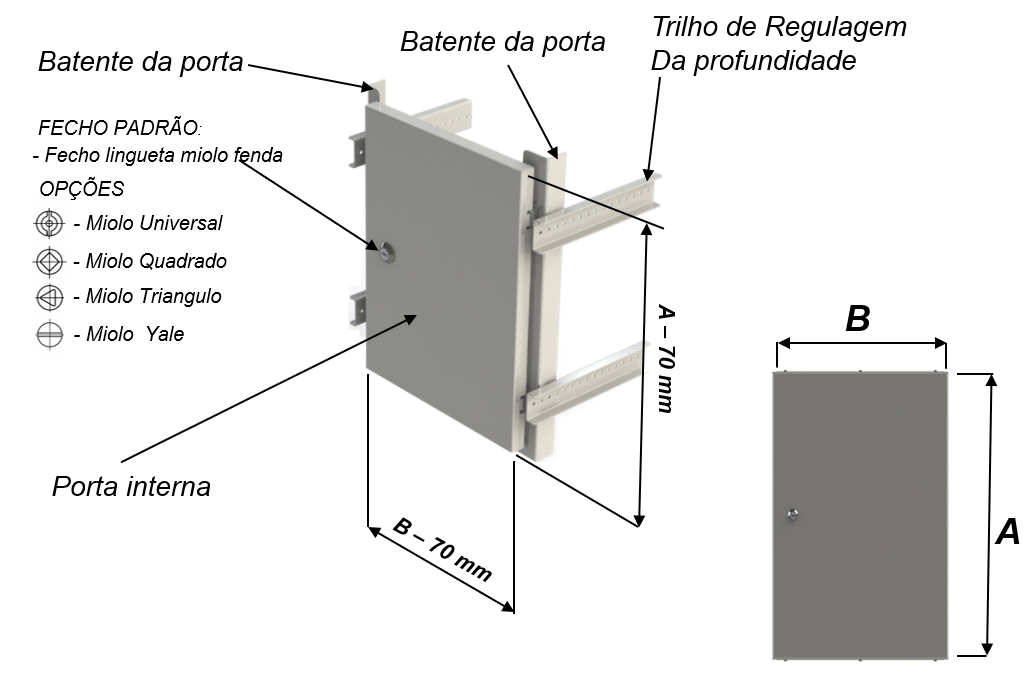

Porta Interna
Embalagem com:
- 1 Porta Interna
- 2 Perfis Verticais
- 4 Perfis na profundidade
- 4 parafusos M5x10 auto atarraxante
COR: RAL7032
Chapa:
-Porta
e batente:1,2mm
Trilho
| CÓDIGO | QUANTIDADE POR EMBALAGEM | REFERÊNCIA | A | B |
|---|---|---|---|---|
| 200 | 300 | 400 | 600 | 800 |
| 200 | EVOQSPL-2.2 | - | - | - |
| 300 | EVOQSPL-3.2 | EVOQSPL-3.3 | - | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |
| 400 | - | EVOQSPL-4.3 | EVOQSPL-4.4 | - |

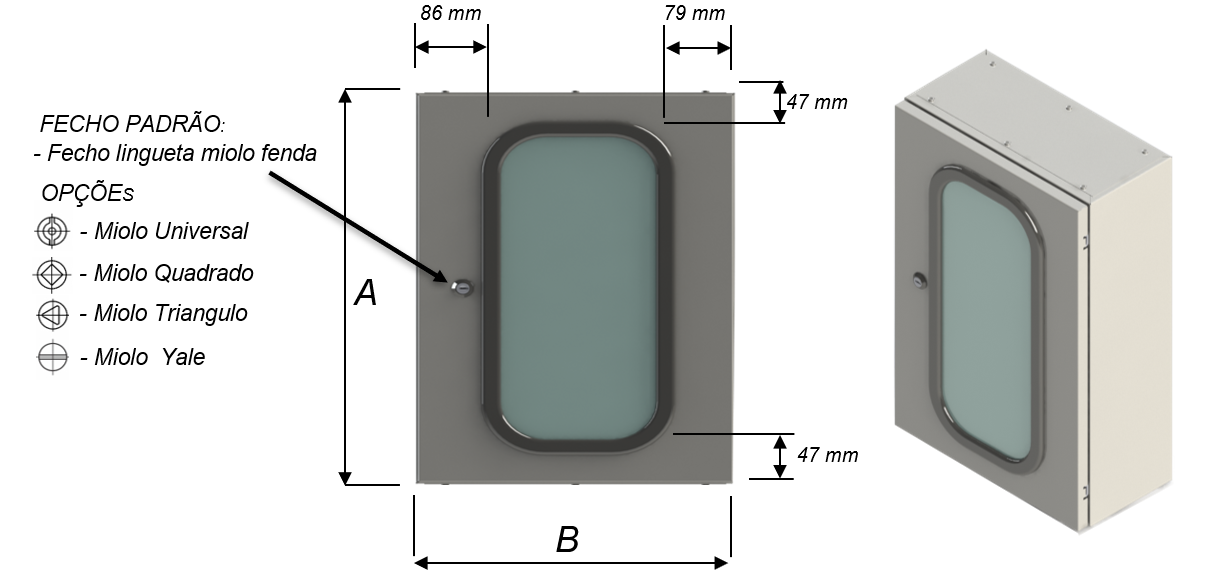

Porta com
Visor de Policarbonato
Embalagem com:
- 1 Porta com visor
de Policarbonato
COR: RAL7032
Chapa:1,2mm
| CÓDIGO | QUANTIDADE POR EMBALAGEM | REFERÊNCIA | A | B |
|---|---|---|---|---|
| 206.020.020 | 1 | EVOQSPVS-2.2 | 200 | 200 |
| 206.030.020 | 1 | EVOQSPVS-3.2 | 300 | 200 |
| 206.030.030 | 1 | EVOQSPVS-3.3 | 300 | 200 |
| 206.040.030 | 1 | EVOQSPVS-4.3 | 400 | 300 |
| 206.040.040 | 1 | EVOQSPVS-4.4 | 400 | 400 |
| 206.060.040 | 1 | EVOQSPVS-6.4 | 600 | 400 |
| 206.060.060 | 1 | EVOQSPVS-6.6 | 600 | 600 |
| 206.080.060 | 1 | EVOQSPVS-8.6 | 800 | 600 |
| 206.080.080 | 1 | EVOQSPVS-8.8 | 800 | 800 |
| 206.100.060 | 1 | EVOQSPVS-8.8 | 1000 | 600 |
| 206.100.080 | 1 | EVOQSPVS-8.8 | 1000 | 800 |
| 206.120.080 | 1 | EVOQSPVS-8.8 | 1200 | 800 |
| 206.140.080 | 1 | EVOQSPVS-8.8 | 1400 | 800 |
| CÓDIGO | CJ POR EMBALAGEM | REFERÊNCIA | A | B |
| 206.100.100 | 1 | EVOQSPVD-10.10 | 1000 | 1000 |
| 206.120.100 | 1 | EVOQSPVD-12.10 | 1200 | 1000 |
| 206.120.120 | 1 | EVOQSPVD-12.12 | 1200 | 1200 |
| 206.140.100 | 1 | EVOQSPVD-14.10 | 1400 | 1000 |
| 206.140.120 | 1 | EVOQSPVD-14.12 | 1400 | 1200 |
| 206.160.100 | 1 | EVOQSPVD-16.10 | 1600 | 1000 |
| 206.160.120 | 1 | EVOQSPVD-16.12 | 1600 | 1200 |
| 206.180.100 | 1 | EVOQSPVD-18.10 | 1800 | 1000 |
| 206.180.120 | 1 | EVOQSPVD-18.12 | 1800 | 1200 |
| 206.200.100 | 1 | EVOQSPVD-20.10 | 2000 | 1000 |
| 206.200.120 | 1 | EVOQSPVD-20.12 | 2000 | 1200 |
Embalagem com:
- 4 parafusos M5x10 auto atarraxante
- Borracha de vedação
Cor: RAL7032
Chapa: 1,2mm
| CÓDIGO | QUANTIDADE POR EMBALAGEM | REFERÊNCIA | B | C |
|---|---|---|---|---|
| 207.020.012 | 1 | EVOQSTP-2.1,2 | 200 | 120 |
| 207.020.020 | 1 | EVOQSTP-2.2 | 200 | 200 |
| 207.030.020 | 1 | EVOQSTP-3.2 | 300 | 200 |
| 207.030.030 | 1 | EVOQSTP-3.3 | 300 | 300 |
| 207.040.020 | 1 | EVOQSTP-4.2 | 400 | 200 |
| 207.040.030 | 1 | EVOQSTP-4.3 | 400 | 300 |
| 207.060.020 | 1 | EVOQSTP-6.2 | 600 | 200 |
| 207.060.030 | 1 | EVOQSTP-6.3 | 600 | 300 |
| 207.080.020 | 1 | EVOQSTP-8.2 | 800 | 200 |
| 207.080.030 | 1 | EVOQSTP-8.3 | 800 | 300 |
| 207.080.020 | 1 | EVOQSTP-8.2 | 800 | 200 |
| 207.080.030 | 1 | EVOQSTP-8.3 | 800 | 300 |
| 207.100.020 | 1 | EVOQSTP-1.2 | 1000 | 200 |
| 207.100.030 | 1 | EVOQSTP-1.3 | 1000 | 300 |
| 207.120.020 | 1 | EVOQSTP-1.2 | 1200 | 200 |
| 207.120.030 | 1 | EVOQSTP-1.3 | 1200 | 300 |

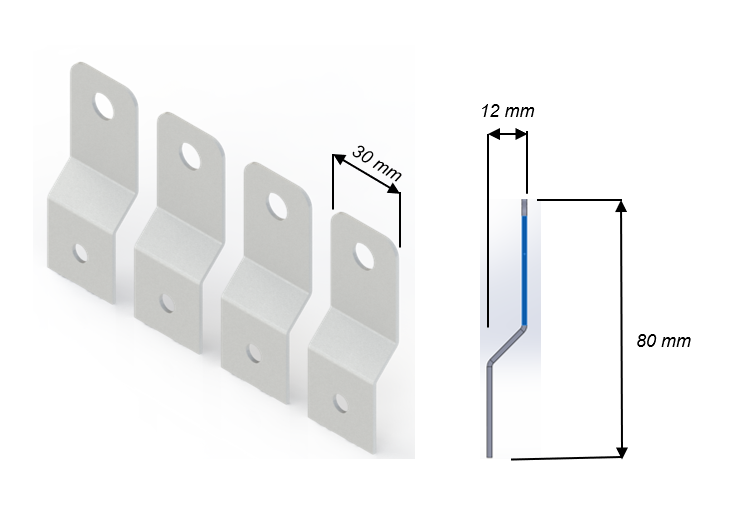

Suporte de Fixação em parede
Quando fornecido avulto:
Embalagem com:
- 4 parafusos M6x15
- 4 arruelas lisas M6
- 4 arruelas de pressão M6
- 4 porcas M6
Quando fornecido junto com o quadro os suportes são soldados
Cor: RAL7032
Chapa: 1.9mm
| CÓDIGO | CJ POR EMBALAGEM | REFERÊNCIA | ALTURA (mm) | LARGURA(mm) |
|---|---|---|---|---|
| 209.030.080 | 1 | EVOQSFP-01 | 80 | 30 |

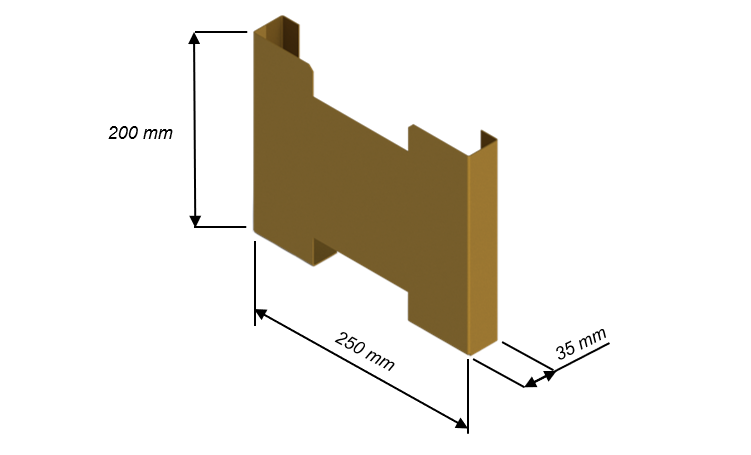

Porta documentos
Embalagem com:
- 1 Porta documento
Fita dupla face
Cor: RAL2003
Chapa: 1.2mm
| CÓDIGO | CJ POR EMBALAGEM | REFERÊNCIA | ALTURA (mm) | LARGURA(mm) |
|---|---|---|---|---|
| 114.120.A4 | 1 | EVOPA-A4 | 200 | 250 |

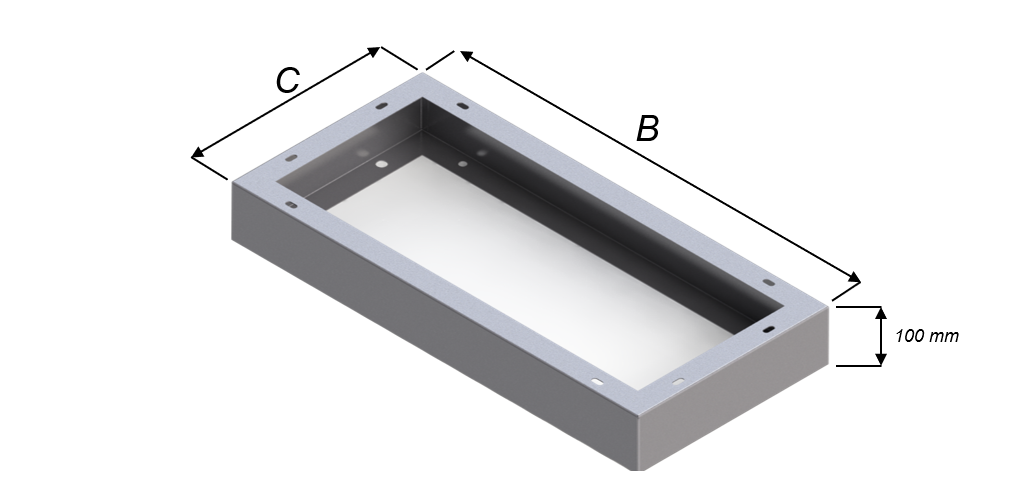

Base Soleira
Altura 100mm
Embalagem com:
- 1 Base soleira
- 4 parafusos M8x20
- 4 porcas M8
- 4 arruelas lisas M8
- 4 arruelas de pressão M8
Cor: RAL9011
Chapa: 1,9mm
Opção: chapa2,65mm
| CÓDIGO | CJ POR EMBALAGEM | REFERÊNCIA | B | C |
|---|---|---|---|---|
| 205.100.020.012 | 1 | EVOQSBS-2.1,2 | 200 | 120 |
| 205.100.020.020 | 1 | EVOQSBS-2.2 | 200 | 200 |
| 205.100.030.020 | 1 | EVOQSBS-3.2 | 300 | 200 |
| 205.100.030.030 | 1 | EVOQSBS-3.3 | 300 | 300 |
| 205.100.040.020 | 1 | EVOQSBS-4.2 | 400 | 200 |
| 205.100.040.030 | 1 | EVOQSBS-4.3 | 400 | 300 |
| 205.100.060.020 | 1 | EVOQSBS-6.2 | 600 | 200 |
| 205.100.060.030 | 1 | EVOQSBS-6.3 | 600 | 300 |
| 205.100.080.020 | 1 | EVOQSBS-8.2 | 800 | 200 |
| 205.100.080.030 | 1 | EVOQSBS-8.3 | 800 | 300 |
| 205.100.100.020 | 1 | EVOQSBS-10.2 | 1000 | 200 |
| 205.100.100.030 | 1 | EVOQSBS-10.3 | 1000 | 300 |
| 205.100.120.020 | 1 | EVOQSBS-12.2 | 1200 | 200 |
| 205.100.120.030 | 1 | EVOQSBS-12.3 | 1200 | 300 |
