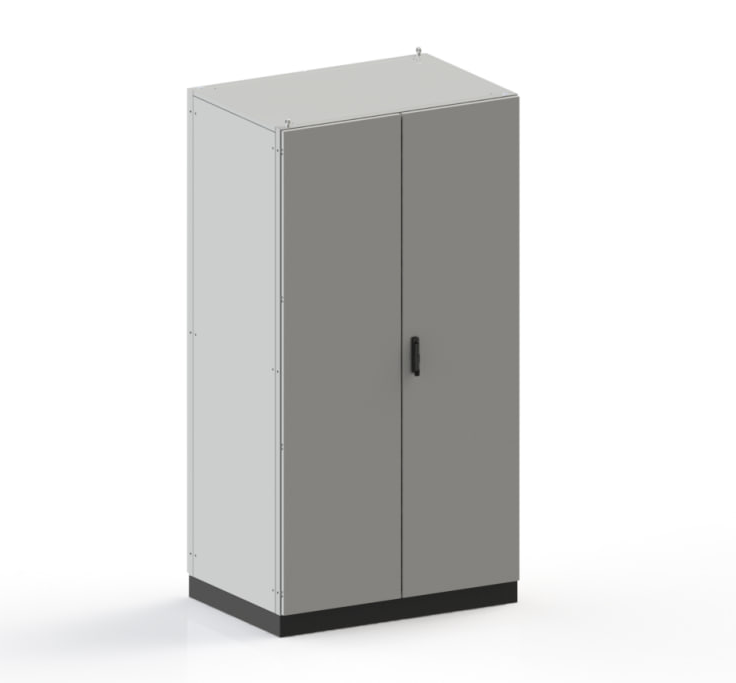

Painel Modular

Aplicação

Industrial e Predial

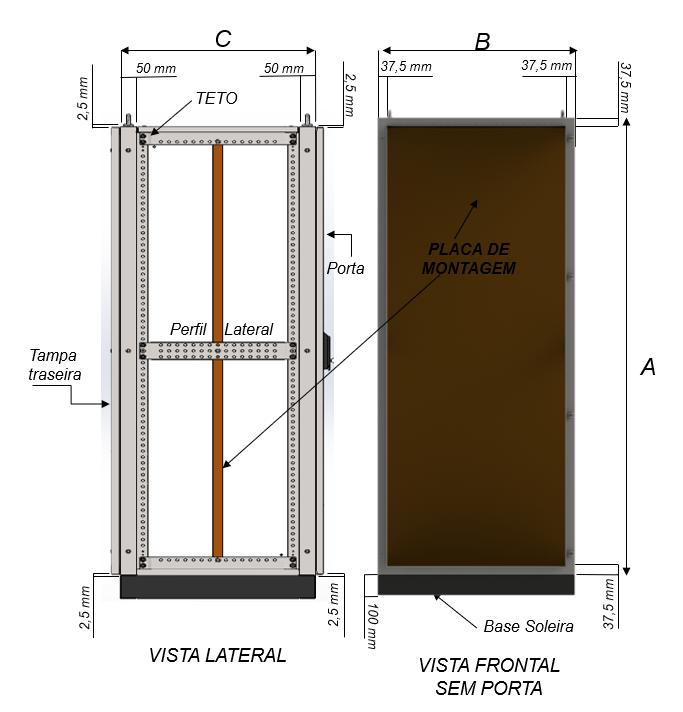

A Linha EVO de Painéis Modulares Evolution, foi desenvolvido para ser robusto e versátil na aplicação em automação e montagens elétricas, permitindo acesso por todos os lados, facilidade de montagem e com grande flexibilidade utilizando acessórios disponíveis em nossa linha de produto.

Com a disponibilidade de alturas, larguras e profundidades, acesso frontal por porta simples ou dupla, acabamento de qualidade, possibilidade de instalação ao tempo, a linha EVO é a melhor escolha para a proteção de equipamentos.

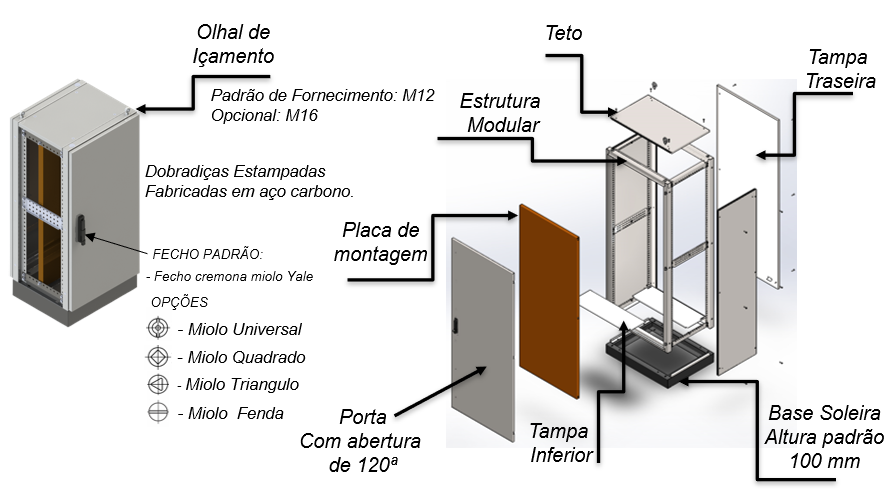

Características Construtivas:

Estrutura modular fabricada em chapa de aço 1,9 ou 2,65 mm , possui furações nas colunas e travessas com passo de 25 mm.
Porta frontal fabricada em chapa de aço 1,9 mm.
Tampa traseira, teto e tampa inferior fabricados em chapa de aço de 1,2 mm.
Placa de montagem fabricado em chapa de aço 1,9 ou 2,65 mm.

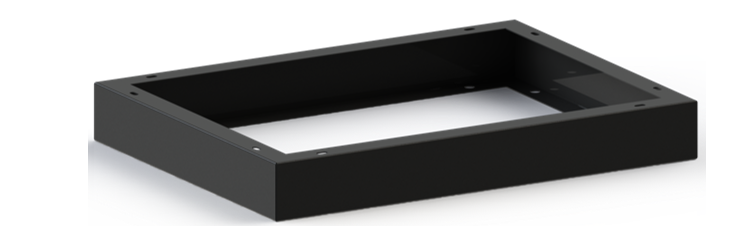

Base soleira fabricada em chapa de aço 1,9 ou 2,65 mm.

Acabamento:

Estrutura, porta e fechamento: RAL7032
Placa de montagem : laranja RAL2003
Base Soleira: preto RAL9011.

Opções de material:

Aço inox 304 e 316
Aço zicado

Aplicação:

Industrial e Predical

Conheça nossos Produtos

Painel Modular

Orçamento

Catálogo

Quadro de Comando de Sobrepor

Orçamento

Catálogo

Quadro de Comando de Embutir

Orçamento

Catálogo

Mesas Comando

Orçamento

Catálogo

Produtos customizados

Orçamento

Catálogo

Painel Modular

Fornecimento Padrão

Acabamento Padrão

- Pintura eletrostática a pó
- Estrutura , porta e fechamentos: RAL7032
- Base Soleira: Preto RAL9011
- Placa de Montagem : Laranja RAL2003

Matéria Prima Padrão

- Aço Carbono

Opções

- Inox 304 e 316

- Aço Zincado

Aplicação

- Industrial

- Predial

Painel Modular Porta Simples

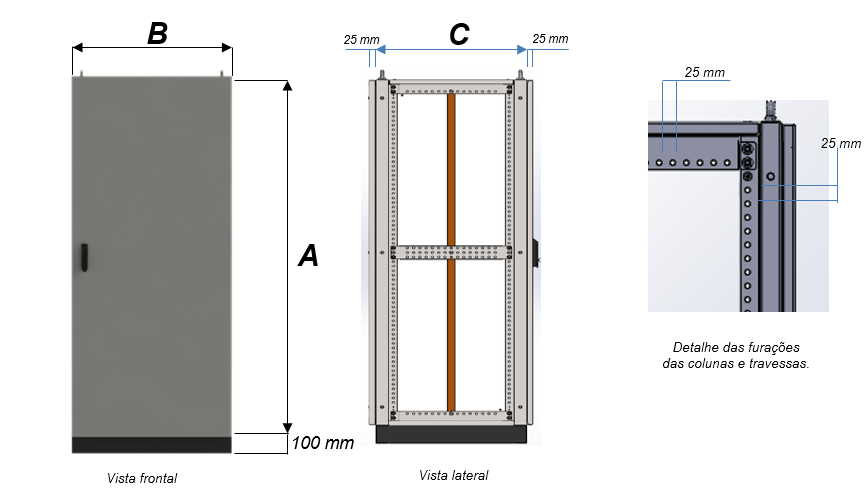

CÓDIGO	REFERÊNCIA	A	B	C
100.10.110.060.040	EVO-11.6.4	1100	600	400
100.10.110.060.060	EVO-11.6.6	1100	600	600
100.10.110.060.080	EVO-11.6.8	1100	600	800
100.10.110.060.100	EVO-11.6.10	1100	600	1000
100.10.110.060.120	EVO-11.6.12	1100	600	1200
100.10.110.080.040	EVO-11.8.4	1100	800	400
100.10.110.080.060	EVO-11.8.6	1100	800	600
100.10.110.080.080	EVO-11.8.8	1100	800	800
100.10.110.080.100	EVO-11.8.10	1100	800	1000
100.10.110.080.120	EVO-11.8.12	1100	800	1200
100.10.130.060.040	EVO-13.6.4	1300	600	400
100.10.130.060.060	EVO-13.6.6	1300	600	600
100.10.130.060.080	EVO-13.6.8	1300	600	800
100.10.130.060.100	EVO-13.6.10	1300	600	1000
100.10.130.060.120	EVO-13.6.12	1300	600	1200
100.10.130.080.040	EVO-13.8.4	1300	800	400
100.10.130.080.060	EVO-13.8.6	1300	800	600
100.10.130.080.080	EVO-13.8.8	1300	800	800
100.10.130.080.100	EVO-13.8.10	1300	800	1000
100.10.130.080.120	EVO-13.8.12	1300	800	1200
100.10.150.060.040	EVO-15.6.4	1500	600	400
100.10.150.060.060	EVO-15.6.6	1500	600	600
100.10.150.060.080	EVO-15.6.8	1500	600	800
100.10.150.060.100	EVO-15.6.10	1500	600	1000
100.10.150.060.120	EVO-15.6.12	1500	600	1200
100.10.150.080.040	EVO-15.8.4	1500	800	400
100.10.150.080.060	EVO-15.8.6	1500	800	600
100.10.150.080.080	EVO-15.8.8	1500	800	800
100.10.150.080.100	EVO-15.8.10	1500	800	1000
100.10.170.080.120	EVO-15.8.12	1500	800	1200
100.10.170.060.060	EVO-17.6.6	1700	600	600
100.10.170.060.080	EVO-17.6.8	1700	600	800
100.10.170.060.100	EVO-17.6.10	1700	600	1000
100.10.170.060.120	EVO-17.6.12	1700	600	1200
100.10.170.080.060	EVO-17.8.6	1700	800	600
100.10.170.080.080	EVO-17.8.8	1700	800	800
100.10.170.080.100	EVO-17.8.10	1700	800	1200
100.10.170.080.120	EVO-17.8.12	1700	800	1200
100.10.190.060.060	EVO-19.6.6	1900	600	600
100.10.190.060.080	EVO-19.6.8	1900	600	800
100.10.190.060.100	EVO-19.6.10	1900	600	1000
100.10.190.060.120	EVO-19.6.12	1900	600	1200
100.10.190.080.060	EVO-19.8.6	1900	800	600
100.10.190.080.080	EVO-19.8.8	1900	800	800
100.10.190.080.100	EVO-19.8.10	1900	800	1000
100.10.190.080.120	EVO-19.8.12	1900	800	1200
100.10.200.060.060	EVO-20.6.6	2000	600	600
100.10.200.060.080	EVO-20.6.8	2000	600	800
100.10.200.060.100	EVO-20.6.10	2000	600	1000
100.10.200.060.120	EVO-20.6.12	2000	600	1200
100.10.200.080.060	EVO-20.8.6	2000	800	600
100.10.200.080.080	EVO-20.8.8	2000	800	800
100.10.200.080.100	EVO-20.8.10	2000	800	1000
100.10.200.080.120	EVO-20.8.12	2000	800	1200
100.10.210.060.060	EVO-21.6.6	2100	600	600
100.10.210.060.080	EVO-21.6.8	2100	600	800
100.10.210.060.100	EVO-21.6.10	2100	600	1000
100.10.210.060.120	EVO-21.6.12	2100	600	1200
100.10.210.080.060	EVO-21.8.6	2100	800	600
100.10.210.080.080	EVO-21.8.8	2100	800	800
100.10.210.080.100	EVO-21.8.10	2100	800	1000
100.10.210.080.120	EVO-21.8.12	2100	800	1200
100.10.220.060.060	EVO-22.6.6	2200	600	600
100.10.220.060.080	EVO-22.6.8	2200	600	800
100.10.220.060.100	EVO-22.6.10	2200	600	1000
100.10.220.060.120	EVO-22.6.12	2200	600	1200
100.10.220.080.060	EVO-22.8.6	2200	800	600
100.10.220.080.080	EVO-22.8.8	2200	800	800
100.10.220.080.100	EVO-22.8.10	2200	800	1000
100.10.220.080.120	EVO-22.8.12	2200	800	1200

Painel Modular Porta Dupla

CÓDIGO	REFERÊNCIA	A	B	C
101.10.110.100.060	EVO-11.10.6	1100	1000	600
101.10.110.100.080	EVO-11.10.8	1100	1000	800
101.10.110.100.010	EVO-11.10.10	1100	1000	1000
101.10.110.100.120	EVO-11.10.12	1100	1000	1200
101.10.110.120.060	EVO-11.6.12	1100	1200	600
101.10.110.120.080	EVO-11.12.8	1100	1200	800
101.10.110.120.100	EVO-11.12.10	1100	1200	1000
101.10.110.120.120	EVO-11.12.12	1100	1200	1200
101.10.130.100.060	EVO-13.10.6	1300	1000	600
101.10.130.100.080	EVO-13.10.8	1300	1000	800
101.10.130.100.100	EVO-13.6.4	1300	600	400
101.10.130.100.120	EVO-13.10.10	1300	1000	1000
101.10.130.120.060	EVO-13.10.12	1300	1000	1200
101.10.130.120.080	EVO-13.12.6	1300	1200	600
101.10.130.120.100	EVO-13.12.8	1300	1200	800
101.10.130.120.120	EVO-13.12.10	1300	1200	1000
101.10.150.100.060	EVO-13.12.12	1300	1200	1200
101.10.150.100.080	EVO-15.10.6	1500	1000	600
101.10.150.100.100	EVO-15.10.8	1500	1000	800
101.10.150.100.120	EVO-15.10.10	1500	1000	1000
101.10.150.120.060	EVO-15.10.12	1500	1000	1200
101.10.150.120.080	EVO-15.12.6	1500	1200	600
101.10.150.120.100	EVO-15.12.8	1500	1200	800
101.10.150.120.120	EVO-15.12.10	1500	1200	1000
101.10.170.100.060	EVO-15.12.12	1700	1000	600
101.10.170.100.080	EVO-17.10.8	1700	1000	800
101.10.170.100.100	EVO-17.10.10	1700	1000	1000
101.10.170.100.120	EVO-17.10.12	1700	1000	1200
101.10.170.120.060	EVO-17.12.6	1700	1200	600
101.10.170.120.080	EVO-17.12.8	1700	1200	800
101.10.170.120.100	EVO-17.12.10	1700	1200	1000
101.10.170.120.120	EVO-17.12.12	1700	1200	1200
101.10.190.100.060	EVO-19.10.6	1900	1000	600
101.10.190.100.080	EVO-19.10.8	1900	1000	800
101.10.190.100.100	EVO-19.10.10	1900	1000	1000
101.10.190.100.120	EVO-19.10.12	1900	1000	1200
101.10.190.120.060	EVO-19.12.6	1900	1200	600
101.10.190.120.080	EVO-19.12.8	1900	1200	800
101.10.190.120.100	EVO-19.12.10	1900	1200	1000
101.10.190.120.120	EVO-19.12.10	1900	1200	1000
101.10.200.100.080	EVO-19.12.12	1900	1200	1200
101.10.200.100.100	EVO-20.10.8	2000	1000	800
101.10.200.100.120	EVO-20.10.10	2000	1000	1000
101.10.200.120.080	EVO-20.10.12	2000	1000	1200
101.10.200.120.100	EVO-20.12.8	2000	1200	800
101.10.200.120.120	EVO-20.12.10	2000	1200	1000
101.10.210.100.080	EVO-20.12.12	2000	1200	1200
101.10.210.100.100	EVO-21.10.8	2100	1000	800
101.10.210.100.120	EVO-21.10.10	2100	1000	1000
101.10.210.120.080	EVO-21.10.12	2100	1000	1200
101.10.210.120.100	EVO-21.12.8	2100	1200	800
101.10.210.120.120	EVO-21.12.10	2100	1200	1000
101.10.220.100.080	EVO-21.12.12	2100	1200	1200
101.10.220.100.100	EVO-22.10.8	2200	1000	800
101.10.220.100.120	EVO-22.10.10	2200	1000	1000
101.10.220.120.080	EVO-22.10.12	2200	1000	1200
101.10.220.120.100	EVO-19.6.6	1900	600	600
101.10.220.120.120	EVO-22.12.8	2200	1200	800
101.10.220.120.120	EVO-22.12.10	2200	1200	1000
101.10.220.120.120	EVO-22.12.12	2200	1200	1200

Estrutura Modular

ALTURA (A) X LARGURA (B)	PROFUNDIDADE
ALTURA (A) X LARGURA (B)	1100	1300	1500	1700	1900	2000	2100	2200
600x400	EVOEST-11.6.4	EVOEST-13.6.4	EVOEST-15.6.4	EVOEST-17.6.4	EVOEST-19.6.4	EVOEST-20.6.4	EVOEST-21.6.4	EVOEST-22.6.4
800x400	EVOEST-11.8.4	EVOEST-13.8.4	EVOEST-15.8.4	EVOEST-17.8.4	EVOEST-19.8.4	EVOEST-20.8.4	EVOEST-21.8.4	EVOEST-22.8.4
600x600	EVOEST-11.6.6	EVOEST-13.6.6	EVOEST-15.6.6	EVOEST-17.6.6	EVOEST-19.6.6	EVOEST-20.6.6	EVOEST-21.6.6	EVOEST-22.6.6
800x600	EVOEST-11.8.6	EVOEST-13.8.6	EVOEST-15.8.6	EVOEST-17.8.6	EVOEST-19.8.6	EVOEST-20.8.6	EVOEST-21.8.6	EVOEST-22.8.6
1000x600	EVOEST-11.10.6	EVOEST-13.10.6	EVOEST-15.10.6	EVOEST-17.10.6	EVOEST-19.10.6	EVOEST-20.10.6	EVOEST-21.10.6	EVOEST-22.10.6
1200x600	EVOEST-11.12.6	EVOEST-13.12.6	EVOEST-15.12.6	EVOEST-17.12.6	EVOEST-19.12.6	EVOEST-20.12.6	EVOEST-21.12.6	EVOEST-22.12.6
600x800	EVOEST-11.6.8	EVOEST-13.6.8	EVOEST-15.6.8	EVOEST-17.6.8	EVOEST-19.6.8	EVOEST-20.6.8	EVOEST-21.6.8	EVOEST-22.6.8
800x800	EVOEST-11.8.8	EVOEST-13.8.8	EVOEST-15.8.8	EVOEST-17.8.8	EVOEST-19.8.8	EVOEST-20.8.8	EVOEST-21.8.8	EVOEST-22.8.8
1000x800	EVOEST-11.10.8	EVOEST-13.10.8	EVOEST-15.10.8	EVOEST-17.10.8	EVOEST-19.10.8	EVOEST-20.10.8	EVOEST-21.10.8	EVOEST-22.10.8
1200x800	EVOEST-11.12.8	EVOEST-13.12.8	EVOEST-15.12.8	EVOEST-17.12.8	EVOEST-19.12.8	EVOEST-20.12.8	EVOEST-21.12.8	EVOEST-22.12.8
600x1000	EVOEST-11.6.10	EVOEST-13.6.10	EVOEST-15.6.10	EVOEST-17.6.10	EVOEST-19.6.10	EVOEST-20.6.10	EVOEST-21.6.10	EVOEST-22.6.10
800x1000	EVOEST-11.8.10	EVOEST-13.8.10	EVOEST-15.8.10	EVOEST-17.8.10	EVOEST-19.8.10	EVOEST-20.8.10	EVOEST-21.8.10	EVOEST-22.8.10
1000x1000	EVOEST-11.10.10	EVOEST-13.10.10	EVOEST-15.10.10	EVOEST-17.10.10	EVOEST-19.10.10	EVOEST-20.10.10	EVOEST-21.10.10	EVOEST-22.10.10
1200x1000	EVOEST-11.12.10	EVOEST-13.12.10	EVOEST-15.12.10	EVOEST-17.12.10	EVOEST-19.12.10	EVOEST-20.12.10	EVOEST-21.12.10	EVOEST-22.12.10
600x1200	EVOEST-11.6.12	EVOEST-13.6.12	EVOEST-15.6.12	EVOEST-17.6.12	EVOEST-19.6.12	EVOEST-20.6.12	EVOEST-21.6.12	EVOEST-22.6.12
800x1200	EVOEST-11.8.12	EVOEST-13.8.12	EVOEST-15.8.12	EVOEST-17.8.12	EVOEST-19.8.12	EVOEST-20.8.12	EVOEST-21.8.12	EVOEST-22.8.12
1000x1200	EVOEST-11.10.12	EVOEST-13.10.12	EVOEST-15.10.12	EVOEST-17.10.12	EVOEST-19.10.12	EVOEST-20.10.12	EVOEST-21.10.12	EVOEST-22.10.12
1200x1200	EVOEST-11.12.12	EVOEST-13.12.12	EVOEST-15.12.12	EVOEST-17.12.12	EVOEST-19.12.12	EVOEST-20.12.12	EVOEST-21.12.12	EVOEST-22.12.12

Porta

	PROFUNDIDADE
LARGURA	1100	1300	1500	1700	1900	2000	2100	2200
600	EVOPO-11.6	EVOPO-13.6	EVOPO-15.6	EVOPO-17.6	EVOPO-19.6	EVOPO-20.6	EVOPO-21.6	EVOPO-22.6
800	EVOPO-11.8	EVOPO-13.8	EVOPO-15.8	EVOPO-17.8	EVOPO-19.8	EVOPO-20.8	EVOPO-21.8	EVOPO-22.8
1000	EVOPO-11.10	EVOPO-11.10	EVOPO-15.10	EVOPO-17.10	EVOPO-19.10	EVOPO-20.10	EVOPO-21.10	EVOPO-22.10
1200	EVOPO-11.12	EVOPO-11.12	EVOPO-15.12	EVOPO-17.12	EVOPO-19.12	EVOPO-20.12	EVOPO-21.12	EVOPO-22.12

Tampa Traseira

	PROFUNDIDADE
LARGURA	1100	1300	1500	1700	1900	2000	2100	2200
600	EVOTT-11.6	EVOTT-13.6	EVOTT-15.6	EVOTT-17.6	EVOTT-19.6	EVOTT-20.6	EVOTT-21.6	EVOTT-22.6
800	EVOTT-11.8	EVOTT-13.8	EVOTT-15.8	EVOTT-17.8	EVOTT-19.8	EVOTT-20.8	EVOTT-21.8	EVOTT-22.8
1000	EVOTT-11.10	EVOTT-11.10	EVOTT-15.10	EVOTT-17.10	EVOTT-19.10	EVOTT-20.10	EVOTT-21.10	EVOTT-22.10
1200	EVOTT-11.12	EVOTT-11.12	EVOTT-15.12	EVOTT-17.12	EVOTT-19.12	EVOTT-20.12	EVOTT-21.12	EVOTT-22.12

Placa de Montagem

	PROFUNDIDADE
LARGURA	1100	1300	1500	1700	1900	2000	2100	2200
600	EVOPM-11.6	EVOPM-13.6	EVOPM-15.6	EVOPM-17.6	EVOPM-19.6	EVOPM-20.6	EVOPM-21.6	EVOPM-22.6
800	EVOPM-11.8	EVOPM-13.8	EVOPM-15.8	EVOPM-17.8	EVOPM-19.8	EVOPM-20.8	EVOPM-21.8	EVOPM-22.8
1000	EVOPM-11.10	EVOPM-11.10	EVOPM-15.10	EVOPM-17.10	EVOPM-19.10	EVOPM-20.10	EVOPM-21.10	EVOPM-22.10
1200	EVOPM-11.12	EVOPM-11.12	EVOPM-15.12	EVOPM-17.12	EVOPM-19.12	EVOPM-20.12	EVOPM-21.12	EVOPM-22.12

Teto

	LARGURA
PROFUNDIDADE	600	800	1000	1200
400	EVOTE-6.4	EVOTE-8.4	-	-
600	EVOTE-6.6	EVOTE-8.6	EVOTE-10.6	EVOTE-12.6
800	EVOTE-8.4	EVOTE-8.8	EVOTE-10.8	EVOTE-12.8
1000	EVOTE-8.10	EVOTE-8.10	EVOTE-10.10	EVOTE-12.10
1200	EVOTE-8.12	EVOTE-8.12	EVOTE-10.12	EVOTE-12.12

Tampa Inferior

	LARGURA
PROFUNDIDADE	600	800	1500	1700
400	EVOTI-6.4	EVOTI-8.4	-	-
600	EVOTI-6.6	EVOTI-8.6	EVOTI-10.6	EVOTI-12.6
800	EVOTI-6.8	EVOTI-8.8	EVOTI-10.8	EVOTI-12.8
1000	EVOTI-6.10	EVOTI-8.10	EVOTI-10.10	EVOTI-12.10
1200	EVOTI-6.12	EVOTI-8.12	EVOTI-10.12	EVOTI-12.12

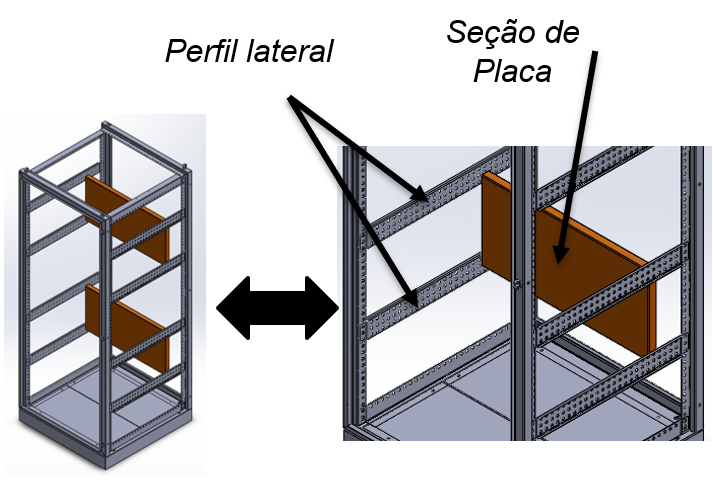

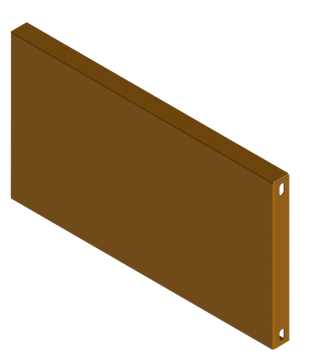

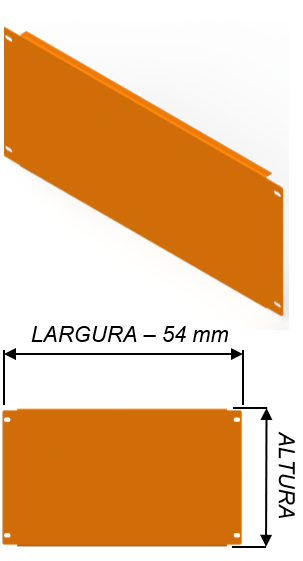

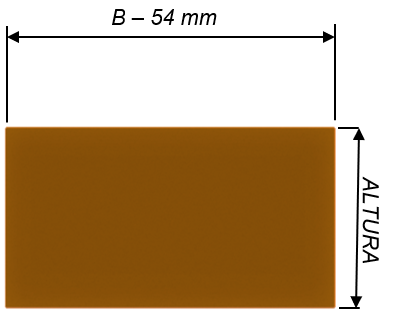

Seção de Placa

Embalagem com:
- 4 Parafusos M8x20
- 4 Arruelas lisa M8
- 4 Arruelas de Pressão M8
- 4 porcas M8

Cor: RAL2003

Chapa:1,9mm

Acessórios

CÓDIGO	QTDE POR EMBALAGEM	REFERÊNCIA	ALTURA (mm)	B (mm)
103.190.010.060	1	EVOSP-1.6	100	600
103.190.020.060	1	EVOSP-2.6	200	600
103.190.040.060	1	EVOSP-4.6	400	600
103.190.060.060	1	EVOSP-6.6	600	600
103.190.080.060	1	EVOSP-8.6	800	600
103.190.100.060	1	EVOSP-10.6	1000	600
103.190.010.080	1	EVOSP-1.8	100	800
103.190.020.080	1	EVOSP-2.8	200	800
103.190.040.080	1	EVOSP-4.8	400	800
103.190.060.080	1	EVOSP-6.8	600	800
103.190.080.080	1	EVOSP-8.8	800	800
103.190.100.080	1	EVOSP-10.8	1000	800
103.190.010.100	1	EVOSP-1.10	100	1000
103.190.020.100	1	EVOSP-2.10	200	1000
103.190.040.100	1	EVOSP-4.10	400	1000
103.190.060.100	1	EVOSP-6.10	600	1000
103.190.080.100	1	EVOSP-8.10	800	1000
103.190.100.100	1	EVOSP-10.10	1000	1000
103.190.010.120	1	EVOSP-1.12	100	1200
103.190.020.120	1	EVOSP-2.12	200	1200
103.190.040.120	1	EVOSP-4.12	400	1200
103.190.060.120	1	EVOSP-6.12	600	1200
103.190.080.120	1	EVOSP-8.12	800	1200
103.190.100.120	1	EVOSP-10.12	1000	1200

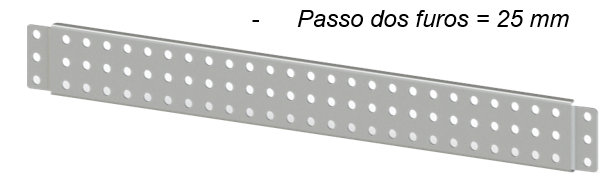

Longarina de Montagem

Embalagem com:
- 4 Parafusos M8x20
- 4 Arruelas lisa M8
- 4 Arruelas de Pressão M8
- 4 porcas M8

Cor: RAL2003

Chapa:1,9mm

Acessórios

CÓDIGO	QTDE POR EMBALAGEM	REFERÊNCIA	ALTURA (mm)	B (mm)
104.190.010.060	1	EVOLM-1.6	100	600
104.190.020.060	1	EVOLM-2.6	200	600
104.190.040.060	1	EVOLM-4.6	400	600
104.190.060.060	1	EVOLM-6.6	600	600
104.190.080.060	1	EVOLM-8.6	800	600
104.190.100.060	1	EVOLM-10.6	1000	600
104.190.010.080	1	EVOLM-1.8	100	800
104.190.020.080	1	EVOLM-2.8	200	800
104.190.040.080	1	EVOLM-4.8	400	800
104.190.060.080	1	EVOLM-6.8	600	800
104.190.080.080	1	EVOLM-8.8	800	800
104.190.100.080	1	EVOLM-10.8	1000	800
104.190.010.100	1	EVOLM-1.10	100	1000
104.190.020.100	1	EVOLM-2.10	200	1000
104.190.040.100	1	EVOLM-4.10	400	1000
104.190.060.100	1	EVOLM-6.10	600	1000
104.190.080.100	1	EVOLM-8.10	800	1000
104.190.100.100	1	EVOLM-10.10	1000	1000
104.190.010.120	1	EVOLM-1.12	100	1200
104.190.020.120	1	EVOLM-2.12	200	1200
104.190.040.120	1	EVOLM-4.12	400	1200
104.190.060.120	1	EVOLM-6.12	600	1200
104.190.080.120	1	EVOLM-8.12	800	1200
104.190.100.120	1	EVOLM-10.12	1000	1200

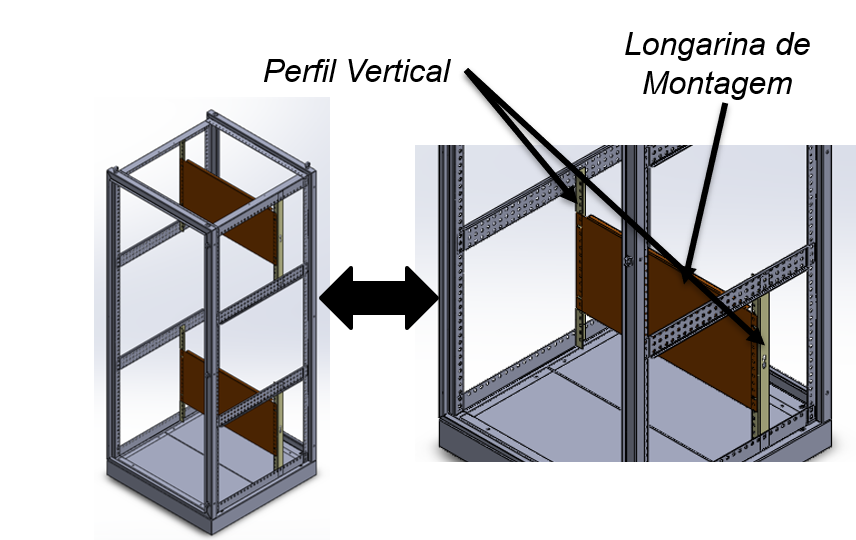

Perfil Vertical

Embalagem com:
- 2 Perfis
- 6 Parafusos M8x15
- 6 Arruelas lisa M8
- 6 Arruelas de Pressão M8
- 6 porcas M8

Cor: RAL7032

Chapa:1,9mm

Acessórios

CÓDIGO	QTDE POR EMBALAGEM	REFERÊNCIA	ALTURA (mm)
105.190.110	2	EVOPV-11	1100
105.190.130	2	EVOPV-13	1300
105.190.150	2	EVOPV-15	1500
105.190.170	2	EVOPV-17	1700
105.190.190	2	EVOPV-19	1900
105.190.200	2	EVOPV-20	2000
105.190.210	2	EVOPV-21	2100
105.190.220	2	EVOPV-22	2200

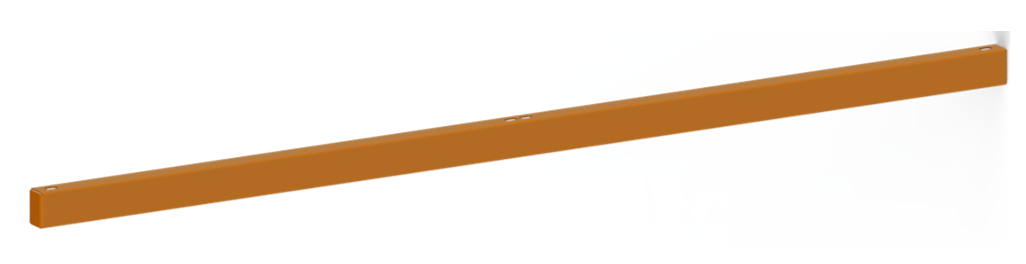

Entre Placas

Embalagem com:
- 1 Entre Placas
- 6 Parafusos M8x20
- 6 Arruelas lisa M8
- 6 Arruelas de Pressão M8
- 6 porcas M8

Cor: RAL2003

Chapa:1,9mm

Acessórios

CÓDIGO	QTDE POR EMBALAGEM	REFERÊNCIA	ALTURA (mm)
107.190.110	1	EVOEP-11	1100
107.190.130	1	EVOEP-13	1300
107.190.150	1	EVOEP-15	1500
107.190.170	1	EVOEP-17	1700
107.190.190	1	EVOEP-19	1900
107.190.200	1	EVOEP-20	2000
107.190.210	1	EVOEP-21	2100
107.190.220	1	EVOEP-22	2200

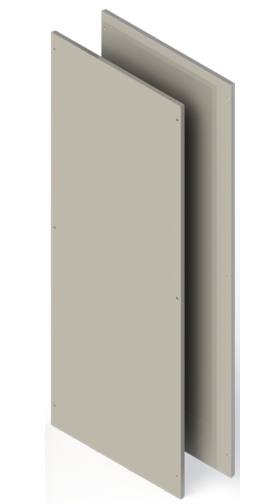

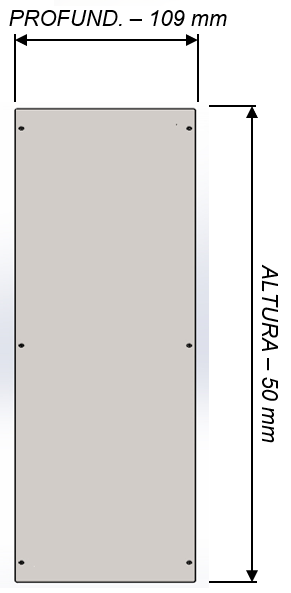

Fechamento Lateral

Embalagem com:
- 2 Fechamentos Laterais
- 12 Parafusos M8x35

Cor: RAL7032

Chapa:1,2mm

Acessórios

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	ALTURA (mm)	PROFUND. (mm)
111.120.110.040	2	EVOFL-11.4	1100	400
111.120.110.060	2	EVOFL-11.6	1100	600
111.120.110.080	2	EVOFL-11.8	1100	800
111.120.110.100	2	EVOFL-11.10	1100	1000
111.120.110.120	2	EVOFL-11.12	1100	1200
111.120.130.040	2	EVOFL-13.4	1300	400
111.120.130.060	2	EVOFL-13.6	1300	600
111.120.130.080	2	EVOFL-13.8	1300	800
111.120.130.100	2	EVOFL-13.10	1300	1000
111.120.130.120	2	EVOFL-13.12	1300	1200
111.120.150.040	2	EVOFL-15.4	1500	400
111.120.150.060	2	EVOFL-15.6	1500	600
111.120.150.080	2	EVOFL-15.8	1500	800
111.120.150.100	2	EVOFL-15.10	1500	1000
111.120.150.120	2	EVOFL-15.12	1500	1200
111.120.170.060	2	EVOFL-17.6	1700	600
111.120.170.080	2	EVOFL-17.8	1700	800
111.120.170.100	2	EVOFL-17.10	1700	1000
111.120.170.120	2	EVOFL-17.12	1700	1200
111.120.190.060	2	EVOFL-19.6	1900	600
111.120.190.080	2	EVOFL-19.8	1900	800
111.120.190.100	2	EVOFL-19.10	1900	1000
111.120.190.120	2	EVOFL-19.12	1900	1200
111.120.200.060	2	EVOFL-20.6	2000	600
111.120.200.080	2	EVOFL-20.8	2000	800
111.120.200.100	2	EVOFL-20.10	2000	1000
111.120.200.120	2	EVOFL-20.12	2000	1200
111.120.210.060	2	EVOFL-21.6	2100	600
111.120.210.080	2	EVOFL-21.8	2100	800
111.120.210.100	2	EVOFL-21.10	2100	1000
111.120.210.120	2	EVOFL-21.12	2100	1200
111.120.220.060	2	EVOFL-22.6	2200	600
111.120.220.080	2	EVOFL-22.8	2200	800
111.120.220.100	2	EVOFL-22.10	2200	1000
111.120.220.120	2	EVOFL-22.12	2200	1200

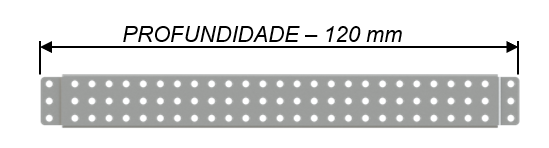

Fechamento Lateral

Embalagem com:
- 4 Parafusos M8x15
- 4 arruelas lisa M8
- 4 arruelas de pressão M8
- 4 porcas M8

Cor: RAL2003

Chapa:1,9mm

Acessórios

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	PROFUND. (mm)
116.190.040	1	EVOPL-11.4	400
116.190.060	1	EVOPL-6	600
116.190.080	1	EVOPL-8	800
116.190.100	1	EVOPL-10	1000
116.190.120	1	EVOPL-12	1200

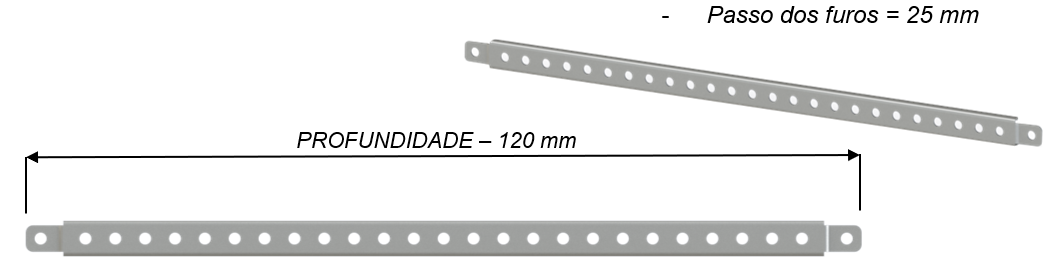

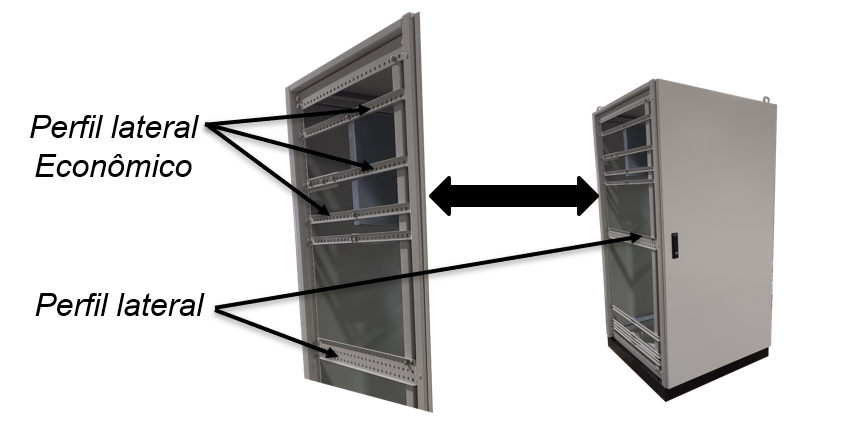

Perfil Lateral Econômico

Embalagem com:
- 1 Perfil Lateral Econômico
2 Parafusos M8x15
2 arruelas lisa M8
2 arruelas de pressão M8
2 porcas M8

Cor: RAL7032

Chapa:1,9mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	PROFUND. (mm)
117.190.040	1	EVOPLE-11.4	400
117.190.060	1	EVOPLE-6	600
117.190.080	1	EVOPLE-8	800
117.190.100	1	EVOPLE-10	1000
117.190.120	1	EVOPLE-12	1200

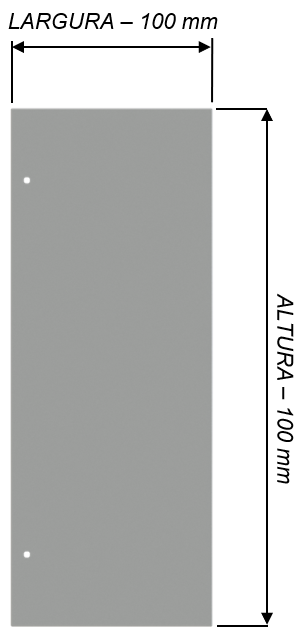

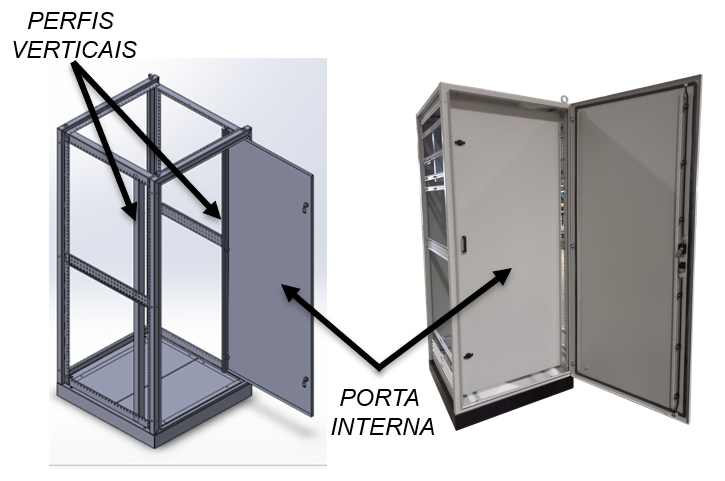

Porta Interna

Embalagem com:
1 Porta Interna
3 dobradiças
2 fechos lingueta miolo fenda
2 Perfis Verticais
6 parafusos M8x20
6 arruelas lisas M8
6 arruelas de pressão M8
6 porcas M8

Cor: RAL7032

Chapa:1,9mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	PROFUND. (mm)
110.190.110.060	1	EVOPI-11.6	1100x600
110.190.110.080	1	EVOPI-11.8	1100x800
110.190.130.060	1	EVOPI-13.6	1300x600
110.190.130.080	1	EVOPI-13.8	1300x800
110.190.150.060	1	EVOPI-15.6	1500x600
110.190.150.080	1	EVOPI-15.8	1500x800
110.190.170.060	1	EVOPI-17.6	1700x600
110.190.170.080	1	EVOPI-17.8	1700x800
110.190.190.060	1	EVOPI-19.6	1900x600
110.190.190.080	1	EVOPI-19.8	1900x800
110.190.200.060	1	EVOPI-20.6	2000x600
110.190.200.080	1	EVOPI-20.8	2000x800
110.190.210.060	1	EVOPI-21.6	2100x600
110.190.210.080	1	EVOPI-21.8	2100x800
110.190.220.060	1	EVOPI-22.6	2200x600
110.190.220.080	1	EVOPI-22.8	2200x800

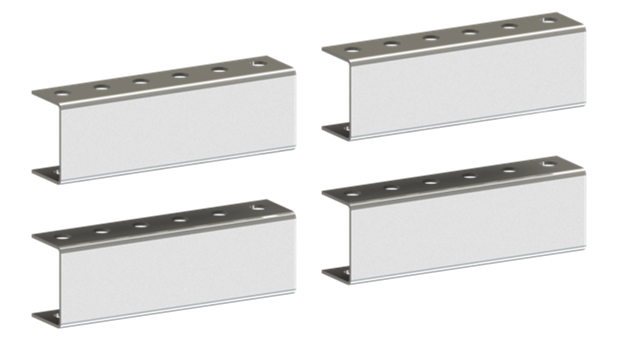

Conexão de Acoplamento

Embalagem com:
- 4 conexões de acoplamento
- 16 Parafusos M8x20
- 16 arruelas lisas M8
- 16 arruelas de pressão M8
- 16 porcas M8

Cor: RAL7032

Chapa:1,9mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	ALTURA. (mm)	LARGURA. (mm)
106.190.015.005	4	EVOCA-155	150	50

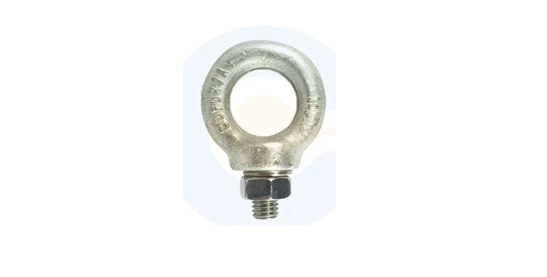

Argola de içamento

Embalagem com:
1 argola de içamento
1 porca
1 arruela lisa
1 arruela de pressão

Cor: zincado branco

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	DIMENSAO. (mm)
112.M12	1	EVOAI-M12	PARAFUSO M12
112.M16	1	EVOAI-M16	PARAFUSO M16

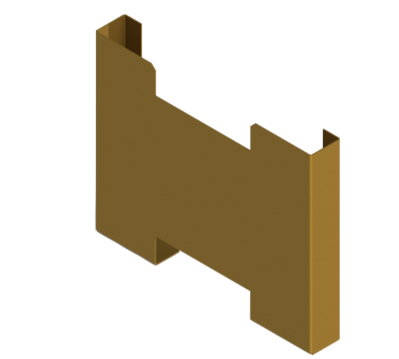

Porta Documentos

Embalagem com:
1 porta documento
Fita dupla face

Cor: RAL2003

Chapa: 1,2mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	ALTURA. (mm)	LARGURA. (mm)
114.120.A4	1	EVOPA-A4	150	50

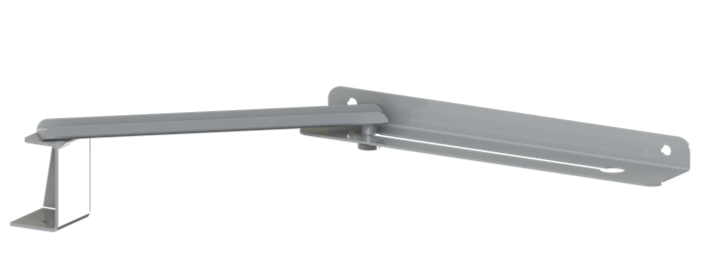

Limitador de Abertura de Porta

Embalagem com:
- 1 Limitador
- 2 parafusos M5x10
- 1 parafuso M6x20
- 1 porca Parlock M6
- 1 arruela lisa M6
- 1 arruela de pressão M6

Cor: RAL2003

Chapa: 1,2mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA
115.265.120	1	EVOLAP-265.120

Base Soleira

Altura = 200mm

Embalagem com:
- 1 Base soleira
- 4 parafusos M8x20
- 4 porcas M8
- 4 Arruelas lisas M8
- 4 arruelas de pressão M8

Cor: RAL9011

Chapa: 1,9mm
Opção: chapa 2,65mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	LARGURA (mm)	PROFUND. (mm)
109.190.060.040	1	EVOBA2-060.040	600	400
109.190.060.060	1	EVOBA2-060.060	600	600
109.190.060.080	1	EVOBA2-060.080	600	800
109.190.060.100	1	EVOBA2-060.100	600	100
109.190.060.120	1	EVOBA2-060.120	600	1200
109.190.080.060	1	EVOBA2-080.060	800	600
109.190.080.080	1	EVOBA2-080.080	800	800
109.190.080.100	1	EVOBA2-080.100	800	100
109.190.080.120	1	EVOBA2-080.120	800	1200
109.190.100.060	1	EVOBA2-100.060	1000	600
109.190.100.080	1	EVOBA2-100.080	1000	800
109.190.100.100	1	EVOBA2-100.100	1000	100
109.190.100.120	1	EVOBA2-100.120	1000	1200
109.190.120.060	1	EVOBA2-120.060	1200	600
109.190.120.080	1	EVOBA2-120.080	1200	800
109.190.120.100	1	EVOBA2-120.100	1200	100
109.190.120.120	1	EVOBA2-120.120	1200	1200

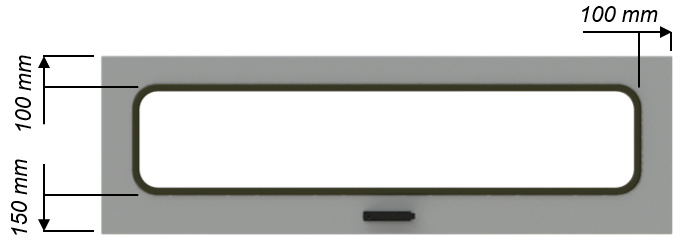

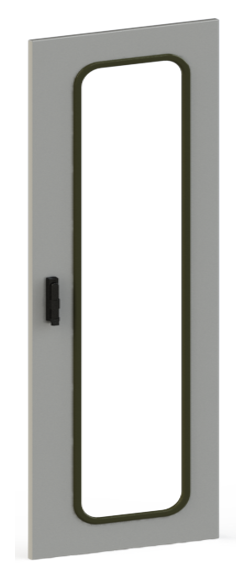

Porta Visor de Policarbonato Simples

Cor: RAL7032

Chapa: 1,9mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	ALTURA. (mm)	LARGURA (mm)
113.190.110.060	1	EVOPOP-11.6	1100	600
113.190.110.080	1	EVOPOP-11.8	1100	800
113.190.130.060	1	EVOPOP-13.6	1300	600
113.190.130.080	1	EVOPOP-13.8	1300	800
113.190.150.060	1	EVOPOP-15.6	1500	600
113.190.150.080	1	EVOPOP-15.8	1500	800
113.190.170.060	1	EVOPOP-17.6	1700	600
113.190.170.080	1	EVOPOP-17.8	1700	800
113.190.190.060	1	EVOPOP-19.6	1900	600
113.190.190.080	1	EVOPOP-19.8	1900	800
113.190.200.060	1	EVOPOP-20.6	2000	600
113.190.200.080	1	EVOPOP-20.8	2000	800
113.190.210.060	1	EVOPOP-21.6	2100	600
113.190.210.080	1	EVOPOP-21.8	2100	800
113.190.220.060	1	EVOPOP-22.6	2200	600
113.190.220.080	1	EVOPOP-22.8	2200	800

Porta Visor de Policarbonato Dupla

Cor: RAL7032

Chapa: 1,9mm

CÓDIGO	QUANTIDADE POR EMBALAGEM	REFERÊNCIA	ALTURA. (mm)	LARGURA (mm)
113.190.110.100	1	EVOPOP-11.10	1100	1000
113.190.110.120	1	EVOPOP-11.12	1100	1200
113.190.130.100	1	EVOPOP-13.10	1300	1000
113.190.130.120	1	EVOPOP-13.12	1300	1200
113.190.150.100	1	EVOPOP-15.10	1500	1000
113.190.150.120	1	EVOPOP-15.12	1500	1200
113.190.170.100	1	EVOPOP-17.10	1700	1000
113.190.170.120	1	EVOPOP-17.12	1700	1200
113.190.190.100	1	EVOPOP-19.10	1900	1000
113.190.190.120	1	EVOPOP-19.12	1900	1200
113.190.200.100	1	EVOPOP-20.10	2000	1000
113.190.200.120	1	EVOPOP-20.12	2000	1200
113.190.210.100	1	EVOPOP-21.10	2100	1000
113.190.210.120	1	EVOPOP-21.12	2100	1200
113.190.220.100	1	EVOPOP-22.10	2200	1000
113.190.220.120	1	EVOPOP-22.12	2200	1200

Fale com a Evolution Painéis

Nome

Celular

Cidade

Prometemos não utilizar suas informações de contato para enviar qualquer tipo de SPAM

R. Marginal Oeste, s/n - Bairro dos Pires, Limeira - SP, 13486-850

Telefone: (19) 3513-0886

Utilizamos cookies para oferecer melhor experiência, melhorar o desempenho, analisar como você interage em nosso site e personalizar conteúdo. Ao utilizar este site, você concorda com o uso de cookies. 🍪
